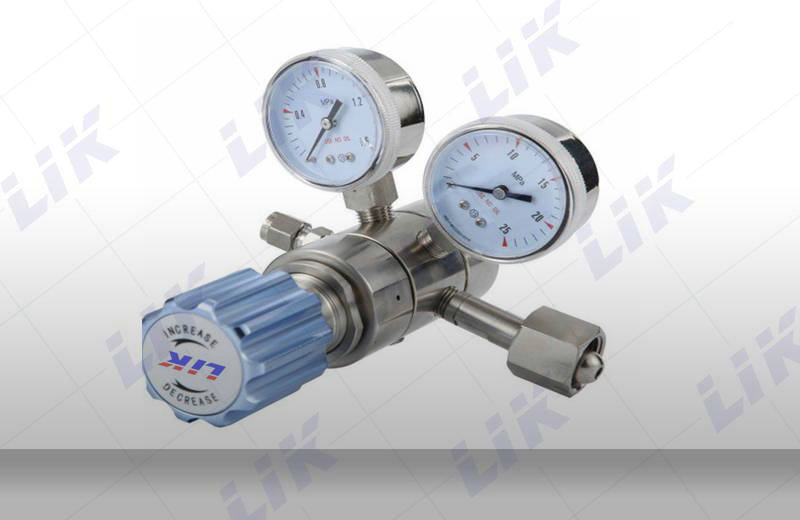

雙級減壓閥是用于低壓輸出，對壓力精度和出口流量要求高，可以用于各類氣體鋼瓶和氣體管道，閥體內部分2次減壓，出口壓力相比普通單級減壓閥更穩定。
● 母體與膜片采用硬密封形式。
● 母體螺紋：1/4" NPT（F）
● 可采用面板式或墻式安裝
特性參數Characteristic parameters
輸入壓力：3000，500 psig
➣ 輸出壓力：0~25， 0~50，0~100，0~250 psig
➣ 安全測試壓力：1.5倍的最大輸入壓力
➣ 適用溫度: -40℃至＋100℃（大于100℃咨詢技術）
➣ 泄漏率:2×10-8 atm cc/sec He
產品材質Product material
➣ 母體:316L
, Brass , C276，TA2 ，蒙乃爾400，不銹鋼襯氟
➣ 上蓋:304
➣ 膜片:316L
,C276
➣ 過濾網：316L (10μm)
➣ 閥座:PCTFE,
PTFE, PEEK, Vespel
➣ 彈簧：316L
➣ 閥芯頂桿：316L
訂購指南ORDERING INFOUMATION
系列型號
母體材質
母體孔位
輸入壓力
輸出壓力
壓力表
進氣形式
出氣形式
選項

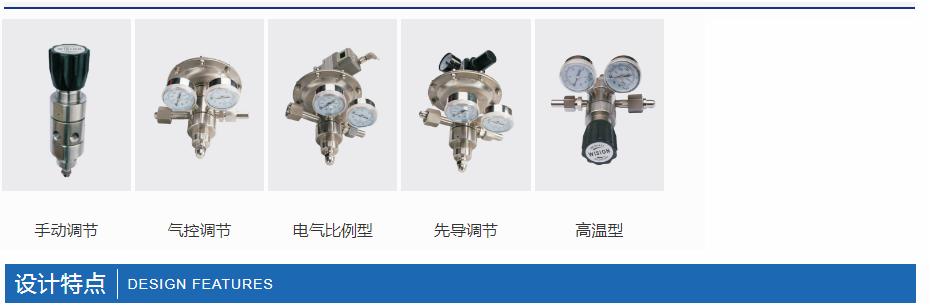

RW31雙極減壓器
HTRW31高溫減壓器
ARW31氣控減壓器
XRW31先導減壓器
LRW31液體減壓器
GRW31高純減壓器
ERW31電動減壓器
EARW31電氣比例減壓器
L
B
D
G
G
0 0
0 0
P
L:316L
B:Brass
C:C276
T:TA2
M:Monel
CF:襯氟
A
B
D
G
J
M
D:3000psig
F:500psig
G:0-250psig
I:0-100psig
K:0-50psig
L:0-25psig
Q:30"Hg Vac-30psig
S:30"Hg Vac-60psig
T:30"Hg Vac-100psig
U:30"Hg Vac-200psig
G:附壓力表
（Mpa)
P:附壓力表
（psig/bar)
W:無壓力表
00: 1/4" NPT(F)
01: 1/4" NPT(M)
23：CGA330
24：CGA350
27：CGA580
28：CGA660
30：CGA590
52：G5/8"-RH(F)
63：W21.8-14RH(F)
64：W21.8-14LH(F)
其他形式接頭可供選擇
00: 1/4" NPT(F)
01: 1/4" NPT(M)
10：1/8"卡套接頭
11：1/4"卡套接頭
12：3/8"卡套接頭
15: 6mm卡套接頭
16: 8mm卡套接頭
74：M8×1-RH(M)
其他形式接頭可供選擇
P:面板式安裝
R:安全閥
N:針閥
D:膜片閥
雙級減壓閥是用于低壓輸出，對壓力精度和出口流量要求高，可以用于各類氣體鋼瓶和氣體管道，閥體內部分2次減壓，出口壓力相比普通單級減壓閥更穩定。
輸入壓力：3000，500 psig
➣ 輸出壓力：0~25， 0~50，0~100，0~250 psig
➣ 安全測試壓力：1.5倍的最大輸入壓力
➣ 適用溫度: -40℃至＋100℃（大于100℃咨詢技術）
➣ 泄漏率:2×10-8 atm cc/sec He
➣ 母體:316L , Brass , C276，TA2 ，蒙乃爾400，不銹鋼襯氟
➣ 上蓋:304
➣ 膜片:316L ,C276
➣ 過濾網：316L (10μm)
➣ 閥座:PCTFE, PTFE, PEEK, Vespel
➣ 彈簧：316L
➣ 閥芯頂桿：316L
訂購指南ORDERING INFOUMATION
系列型號
母體材質
母體孔位
輸入壓力
輸出壓力
壓力表
進氣形式
出氣形式
選項
RW31雙極減壓器
HTRW31高溫減壓器
ARW31氣控減壓器
XRW31先導減壓器
LRW31液體減壓器
GRW31高純減壓器
ERW31電動減壓器
EARW31電氣比例減壓器
L
B
D
G
G
0 0
0 0
P
L:316L
B:Brass
C:C276
T:TA2
M:Monel
CF:襯氟
A
B
D
G
J
M
D:3000psig
F:500psig
G:0-250psig
I:0-100psig
K:0-50psig
L:0-25psig
Q:30"Hg Vac-30psig
S:30"Hg Vac-60psig
T:30"Hg Vac-100psig
U:30"Hg Vac-200psig
G:附壓力表
（Mpa)
P:附壓力表
（psig/bar)
W:無壓力表
00: 1/4" NPT(F)
01: 1/4" NPT(M)
23：CGA330
24：CGA350
27：CGA580
28：CGA660
30：CGA590
52：G5/8"-RH(F)
63：W21.8-14RH(F)
64：W21.8-14LH(F)
其他形式接頭可供選擇
00: 1/4" NPT(F)
01: 1/4" NPT(M)
10：1/8"卡套接頭
11：1/4"卡套接頭
12：3/8"卡套接頭
15: 6mm卡套接頭
16: 8mm卡套接頭
74：M8×1-RH(M)
其他形式接頭可供選擇
P:面板式安裝
R:安全閥
N:針閥
D:膜片閥
