進口圓盤式疏水閥產品特點
1、體積小，重量輕，不受安裝位置的限制。
2、全部材質均為不銹鋼件，經久耐用，耐腐蝕。
3、在室外不怕冷凍，能耐水擊，耐過熱。
4、過冷度為8 ℃，漏汽率小于實際排量 3% ，最大背壓 50% 。
5、結構簡單，安裝維修方便。

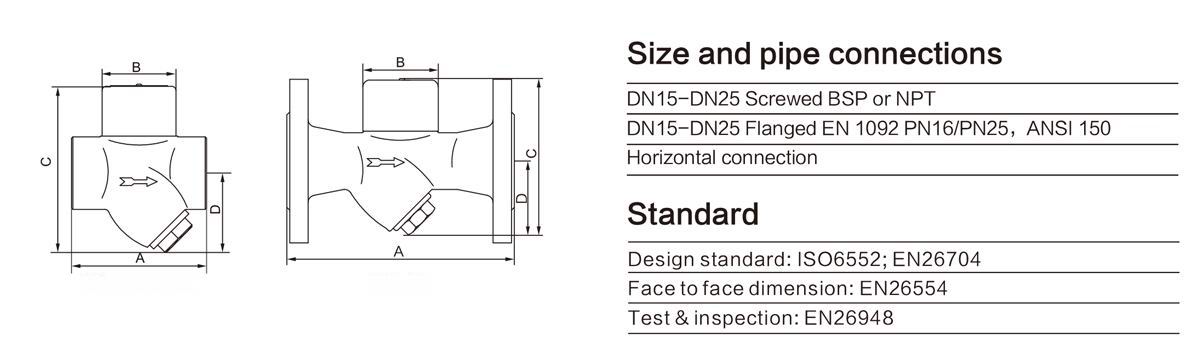

進口圓盤式疏水閥技術參數
|
公稱壓力 |
1.6MPa-10.0Mpa |
|
適用介質 |
水、蒸汽 |
|
適用溫度 |
0℃-425℃ |
|
閥體材質 |
碳鋼、鑄鋼、不銹鋼 |
|
連接方式 |
螺紋連接、法蘭連接 |
進口圓盤式疏水閥主要零部件材料表
|
零件名稱 |
材料名稱 |
|
閥體 |
鍛鋼 |
|
閥帽 |
不銹鋼 |
|
閥蓋 |
鍛鋼 |
|
閥片 |
不銹鋼 |
|
閥體密封面 |
不銹鋼 |
進口圓盤式疏水閥產品工作原理
疏水閥內有一個閥片，既是敏感件又是動作執行件。當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽進入疏水閥內，蒸汽的體積迅速擴大，蒸汽比凝結水的流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放，循環工作，間斷排水
